Оголовки водопропускных труб, плиты укрепления русел водоотводных канав
В линейке выпускаемой нами продукции есть: Серия 3.503.1-66-1.0.0 (изделия сборные железобетонные водоотводных сооружений на автомобильных дорогах). Разработаны ГПИ «Союздорпроект» Главтранспроекта Минтрансстроя СССР.
Десять видов плит, которые мы предлагаем, можно комбинировать в зависимости от глубины и ширины русла канавы, кювета.
Плиты укрепления русел водоотводных канав, кюветов вдоль автомобильных дорог-предназначены для устройства железобетонных дождевых и дренажных канав для сбора и отвода талых, дождевых и грунтовых вод.
Эти конструкции помогают продлить срок службы основных сооружений – фундаментов и подвалов домов, заборов, дорог и тротуаров, парковых зон,регулировать неорганизованные потоки воды после дождя или во время таяния снега.
Водоотводные сооружения, изготовленные из железобетонных плит укрепления русел демонстрируют усиленную прочность, устойчивость к температурным скачкам, химическим воздействиям, грунтовым подвижкам и другим негативным воздействиям. В целях защиты территорий от попадания в грунт химически загрязненных жидкостей возможно изготовление плит из бетона с высокой водостойкостью за счет применения гидроизоляции проникающего действия «КТ трон» и «Пенетрон», специальных мастик, предотвращающих протечку швов и стыков.
Для транспортировки и монтажа изделий в них предусмотрены стропальные крюки, небольшой вес плит позволяет производить монтаж конструкций как вручную, так и с применением грузоподъемных механизмов. По желанию заказчика возможно изготовление плит с технологическими отверстиями для ввода труб и септиков, устройства пескоуловителей, закладные детали для соединения плит с помощью сварки.
Плиты изготавливаются десяти типоразмеров и при монтаже могут комбинироваться в зависимости от размеров канавы и высоты откосов. Так внутренняя ширина лотка может быть от 300 до 900 мм, и высота боковой стенки, так же от 300 до 900 мм.
Небольшие размеры плит позволяют изготовить лоток полностью повторяющий рельеф местности, делать любые закругления, оперативно изменять уровень наклона конструкции, изменять сечение русла за счет применения разного размера плит, регулировать угол наклона боковых стенок, а система закладных деталей позволяет приваривать плиты и замоноличивать швы и стыки.
Технические характеристики.
Нормативные документы Гост 21509-85, 13015.0-83 регламентируют условия изготовления плит следующих характеристик:
- класс бетона В25
- марка М350
- усреднённая прочность 327 кг./см2
- морозостойкость F200
- водопроницаемость W8.
- 320 Диаметр отверстия, мм
- 100 Толщина , мм
- 700 Высота, мм
- 700 Ширина, мм.
- 500 Глубина, мм.
- 400 Вес, кг
- 10 000,00 руб. Цена
- 500 Диаметр отверстия, мм
- 100 Толщина , мм
- 900 Высота, мм
- 900 Ширина, мм.
- 1000 Глубина, мм.
- 600 Вес, кг
- 15 000,00 руб. Цена
Фотогаллерея

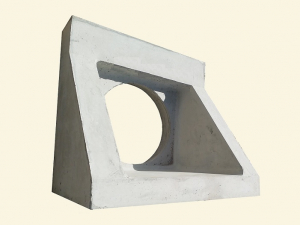

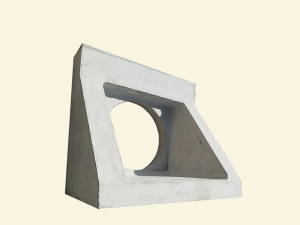

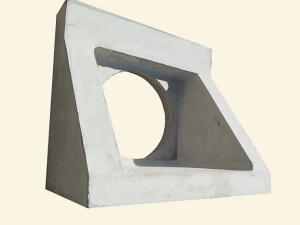

При входе и выходе воды из трубы, устраивают оголовки, которые плавно вводят поток в трубу и выводят его, сниают сопротивление движения воды и повышают пропускную способность трубы, а так же уменьшают опасность разрыва насыпи и русла. Конструкция оголовков круглых железобетонных труб, состоит из портальной стенки и двух окосных крыльев, заглублённых в грунт и установленных на щебёночную подготовку. Размеры портальной стенки оголовка водопропускной трубы, определяются из условий диаметра внутреннего отверстия труб, обеспечение надёжного опирания на грунт и противодействия сдвигу. В прямоугольных безнапорных железобетонных трубах, оголовки водопропускных труб, состоят из повышенных звеньях и откосных крыльев.
Оголовки водопропускных труб и звенья, устанавливаются на фундаментах. Размещение фундаментных плит и блоков в пределах секции проектируют с перекрытием швов в каждом ряду. Из за большого промерзания грунта в начале водопропускной трубы, чем в её середине,а так же для предотвращения подмывов, под оголовками водопропускных труб, делают более глубокое заложение, чем под остальной частью водопропускной трубы. Размеры крыльев оголовков водопропускной трубы, остаются постоянными, при любой глубине промерзания, изменяется, лишь толщина фундамента в их основании. Дно трубы, выполняют ввиде лотка, имеющего продольный укло.
